Pompa elektryczna dwustopniowa typ HEP103
-
Ciśnienie robocze 700 bar
Dwustopniowa
Wybór opcji zaworów
· Pojemność zbiornika na olej 4 l
· Wybór pomiędzy jednofazowym silnikiem elektrycznym 110 lub 240V, o podwójnej częstotliwości 50/60 Hz
· Wybór zaworów regulacyjnych z napędem ręcznym lub elektrycznym w konfiguracji 2, 3 lub 4-drożny.
· Zawory regulacyjne dostępne w wersjach z zaworami otwartymi, zamkniętymi lub blokującymi
· W standardzie z manometrem
· Ze zintegrowanym uchwytem ułatwiającym przenoszenie
· Kaseta sterowania z 3-metrowym kablem
Nr Modelu
|
Zasilanie
|
Maksymalny przepływ (l/min)
|
Ciśnienie przełączeniowe (bar)
|
Funkcje pilota
|
Pojemność użytkowa oleju (l)
|
Waga (kg)
|
|
1-szy stopień
|
2-gi stopień
|
||||||
Poniższe modele posiadają 2-drożny zawór, standardowo zamknięty (funkcja przytrzymania), odpowiedni do stosowania z siłownikami i narzędziami jednostronnego działania wymagających przytrzymania |
|||||||
HEP103241LS |
110V – 1-faz. |
2.50 |
0.35 |
150 |
podawanie/powrót |
4 |
19.2 |
HEP103242LS |
240V – 1-faz. |
2.50 |
0.35 |
150 |
podawanie/powrót |
4 |
19.2 |
Poniższe modele posiadają 2-drożny zawór, standardowo otwarty (funkcja automatycznego powrotu), odpowiedni do stosowania z siłownikami i narzędziami jednostronnego działania wymagających automatycznego powrotu |
|||||||
HEP103241S |
110V – 1-faz. |
2.50 |
0.35 |
150 |
podawanie/powrót |
4 |
20.5 |
HEP103242S |
240V – 1-faz. |
2.50 |
0.35 |
150 |
podawanie/powrót |
4 |
20.5 |
Poniższe modele posiadają 3-drożny zawór sterowany ręcznie, odpowiedni do stosowania z siłownikami i narzędziami jednostronnego działania |
|||||||
HEP103341 |
110V – 1-faz. |
2.50 |
0.35 |
150 |
silnik włącz/wyłącz |
4 |
18.1 |
HEP103342 |
240V – 1-faz. |
2.50 |
0.35 |
150 |
silnik włącz/wyłącz |
4 |
18.1 |
Poniższe modele posiadają 4-drożny zawór sterowany ręcznie, odpowiedni do stosowania z siłownikami i narzędziami dwustronnego działania |
|||||||
HEP103441 |
110V – 1-faz. |
2.50 |
0.35 |
150 |
silnik włącz/wyłącz |
4 |
18.1 |
HEP103442 |
240V – 1-faz. |
2.50 |
0.35 |
150 |
silnik włącz/wyłącz |
4 |
18.1 |
Poniższe modele posiadają 4-drożny zawór, blokadę na porcie A i B, odpowiedni do stosowania z siłownikami i narzędziami dwustronnego działania wymagających przytrzymania |
|||||||
HEP103441LS |
110V – 1-faz. |
2.50 |
0.35 |
150 |
podawanie/powrót |
4 |
20.5 |
HEP103442LS |
240V – 1-faz. |
2.50 |
0.35 |
150 |
podawanie/powrót |
4 |
20.5 |
Nr modelu
|

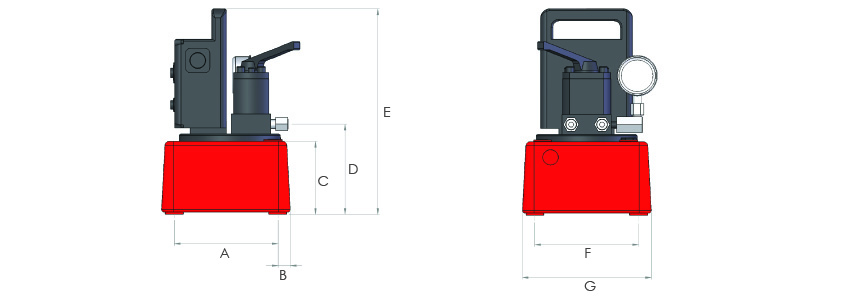

Wymiary (mm)
|
||||||
A
|
B
|
C
|
D
|
E
|
F
|
G
|
|
Wszystkie modele |
195 |
25 |
117.5 |
141.5 |
342 |
210 |
260 |
