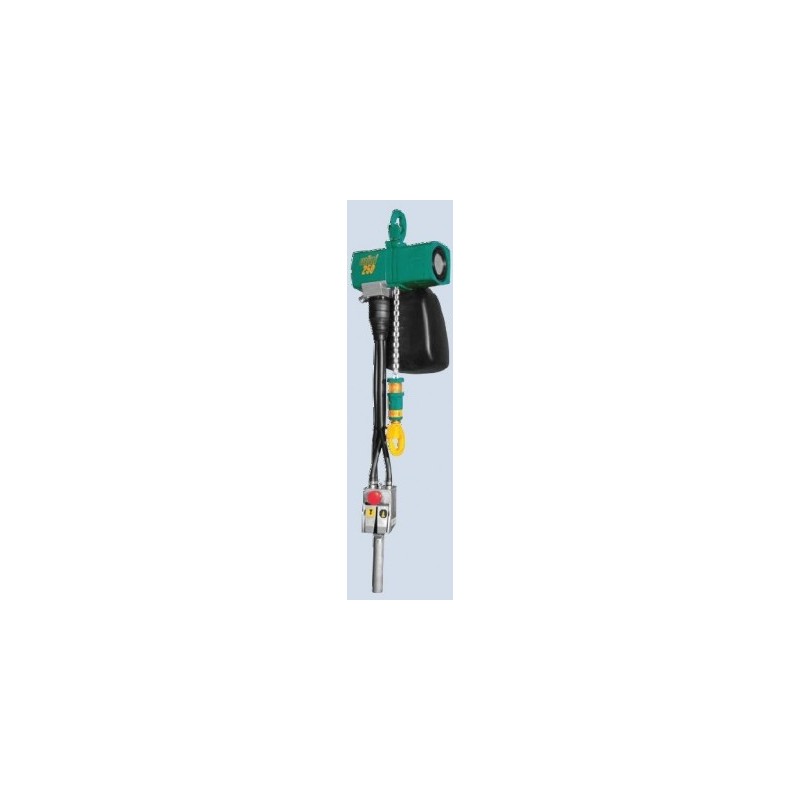

Wciągnik pneumatyczny typ Mini
Numer katalogowy:
![]()
Udźwig: 125 kg, 250 kg, 500 kg, 980 kg
Ciśnienie powietrza: 6 bar
Mini jest niedrogim uniwersalnym wciągnikiem pneumatycznym.
Wysokość podnoszenia 3 m, 5 m, 8 m
Długość przewodu sterującego 2 m, 4 m, 6 m
Wysokość podnoszenia do 8 m, dostawa na żądanie
Zalety wykonań standardowych:
- Zwarta konstrukcja przy minimalnej wadze
- Właściwy do zakładów wolnych od olei
- Idealna i niedroga alternatywa dla wciągników napędzanych innymi mediami
- Właściwe także do poziomego ciągnięcia
- Konsola sterująca z przyciskiem awaryjnego stopu – ciśnieniowy przewód sterujący do 6 m
- Możliwa dostawa z pneumatycznym wózkiem jezdnym
- Pojemnik na łańcuch dla standardowej wysokości podnoszenia
Właściwy do użytkowania w strefach zagrożonych wybuchem wg 94/9/EG (ATEX 100a). Klasyfikacja wg II3 GD II A T4(X)
|
Typ | Udźwig w t | Liczba cięgien | Moc silnika w kW | Prędkość podnoszenia przy obciążeniu nominalnym w m/min | Zużycie powietrza przy obciążeniu nominalnym m3/min | Wymiary w mm | Waga | Nr artykułu | Waga | Nr artykułu | Waga | Nr artykułu | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| podno- szenie | opusz- czanie | A Minimalna wysokość zabudowy | B | C | D | E1 | E2 | F do środka haka | G największa szerokość | |||||||||||
|
Mini 125 Mini 250 Mini 500 Mini 1000 |
0,125 0,250 0,500 0,980 |
1 1 1 1 |
0,4 0,4 1,0 1,0 |
15 8 10 5 |
0,5 0,5 1,2 1,2 |
0,7 0,7 1,6 1,6 |
328 328 458 458 |
232 232 316 316 |
109 109 148 148 |
213 213 292 292 |
19 19 28 28 |
19 19 28 28 |
148 148 194 194 |
177 177 234 234 |
9,5 10,5 21,0 23,0 |
15121010015001 15121010015002 15121010015003 15121010015004 |
10,2 11,2 23,0 25,0 |
15121010015005 15121010015006 15121010015007 15121010015008 |
11,25 12,3 26,0 28,0 |
15121010015009 15121010015010 15121010015011 15121010015012 |
* Prędkości podnoszenia ważne przy długości przewodu sterującego 2m. Przy większych długościach przewodu prędkości się zmniejszają.
