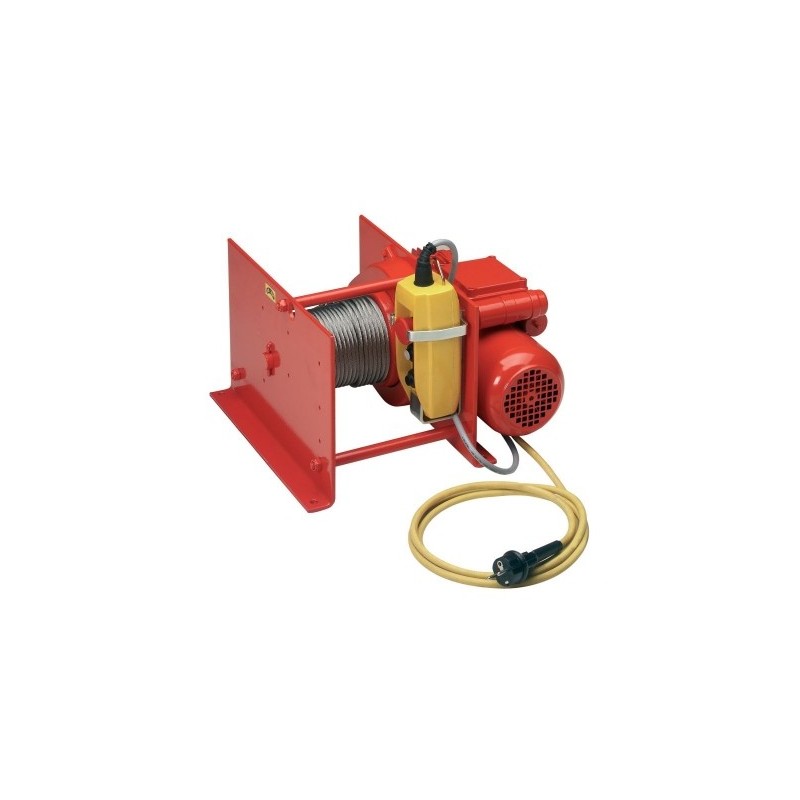

Wciągarka linowa typ 43/86 zasilanie trójfazowe / jednofazowe prądu zmiennego
Numer katalogowy:
![]()
Siła uciągu od 125kg do 3200kg
Zwarta elektryczna wciągarka linowa, silna i zaawansowana technicznie, przeznaczona do każdego celu. Dzięki zastosowaniu szczególnego rozwiązania napędu lina stalowa może być prowadzona teoretycznie w każdym kierunku.
Możliwa dostawa z silnikiem trójfazowym 230/400V 50Hz lub silnikiem jednofazowym prądu zmiennego 230V 50Hz
- Nie wymagające konserwacji łożyska kulkowe
- Grupa natężenia pracy 1Bm
- Grupa ochrony IP54
- Elektryczne zabezpieczenie przeciążenia od 1000kg (zawiera sterowanie stycznikowe)
Wyposażenie dodatkowe:
- Inne grupy ochrony
- Wyłącznik krańcowy
- Rowkowany bęben
- Podwojona prędkość nawijania liny (przy 125-500kg) przy zasilaniu prądem zmiennym
- Podwójna prędkość nawijania liny przy zasilaniu trójfazowym
- Zwiększona ilość nawijanej liny, dodatkowy hamulec
Standardowa wersja tej wciągarki jest stosowana do ciągnięcia. Jednak przez zastosowanie wyłącznika krańcowego w połączeniu ze sterowaniem, ta wciągarka może być stosowana do podnoszenia ładunków.
| Siła uciągu na pierwszym nawoju w kg | Prędkość nawijania liny w m/min | Moc silnika trójfazowego przy jednowarstwowym nawijaniu w kW | Min. Ø liny przy 1770 N/mm2 w mm | Czas załączenia ED w % | Długość nawijanej liny w m | Waga 1szt. w kg | Nr artykułu trójfazowy prąd zmienny | Nr artykułu jednofazowy prąd zmieny | |
|---|---|---|---|---|---|---|---|---|---|
| 1.warstwa nawijania | Łącznie z ostatnią warstwą | ||||||||
|
125 250 500 |
8 (11) 5 (7) 2,5 (4) |
0,37 0,37 0,37 |
4,0 4,0 6,0 |
40 40 40 |
6,4 7,1 5,7 |
32 35 30 |
27 37 40 |
15181000015018 15181000015019 15181000015020 |
15181000015025 15181000015026 15181000015027 |
|
990 1000 2000** 3200** |
4,5 (6) 4,5 (6) 4,5 (6) 4,5 (5,5) |
1,30 1,30 2,60 3,00 |
8,0 8,0 11,0 16,0 |
40 40 40 40 |
8,4 8,4 8,0 9,0 |
30 30 30 37 |
88 88 160 210 |
15181000015021 15181000015022 15181000015023 15181000015024 |
15181000015028 15181000015029 15181000015030 - |
** Przy jednofazowym prądzie zmiennym 3 m/min.
