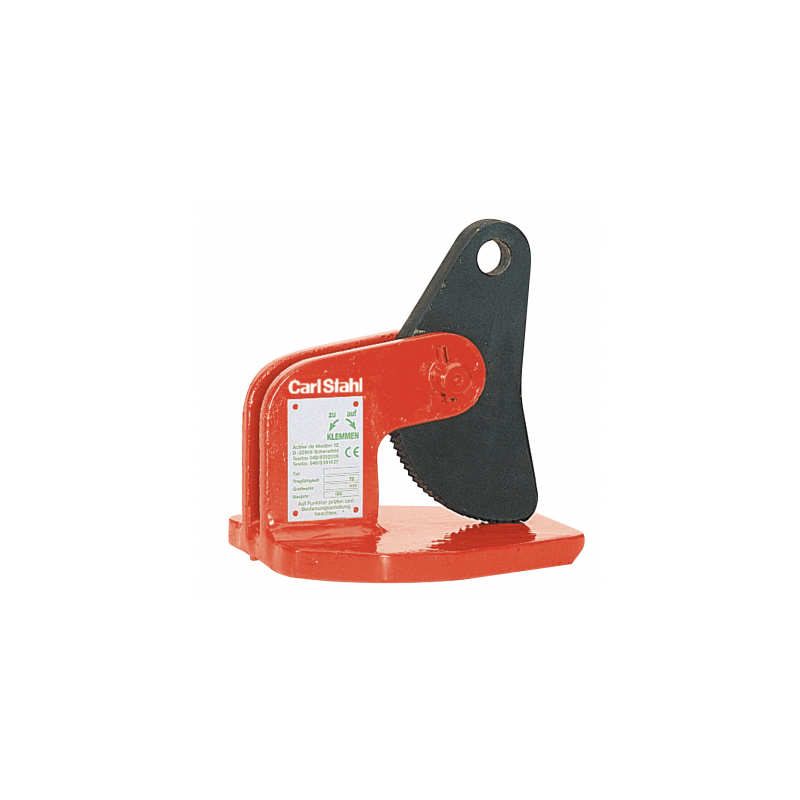

Uchwyt podnoszący do poziomego transportu blach
Numer katalogowy:
![]()
Te uchwyty przeznaczone są do stosowania w parach. Szczególnie polecane do transportu: arkuszy blach, pakietów blach i płyt stalowych. Uzębienie krzywki uchwytu gwarantuje pewne i bezpieczne uchwycenie ładunku nawet przy jego przechyle. Przy transportowaniu długich blach zaleca się stosowanie dwóch par uchwytów zamocowanych na trawersie. Przy kącie rozwarcia cięgien powyżej 60° zmniejsza się udźwig.
| Udźwig od pary w kg | Typ | Wymiary około w mm | Waga 1 szt. w kg | Nr artykułu | ||||
|---|---|---|---|---|---|---|---|---|
| A | B | F | I | V | ||||
|
1000 1500 2500 |
CGH1 10/40 CGH1 15/50 CGH1 25/50 |
0-40 0-50 0-50 |
15 15 15 |
150 160 170 |
100 110 110 |
16 18 18 |
3 4 4,5 |
25301010015087 25301010015089 25301010015090 |
|
3000 5000 6000 |
CGH1 30/70 CGH1 50/60 CGH1 60/51 |
0-70 0-60 0-51 |
20 20 25 |
185 205 230 |
125 115 150 |
22 23 36 |
8 12 13 |
25301010015091 25301010015092 25301010015093 |
|
8000 12000 |
CGH1 80/65 CGH1 120/100 |
0-65 0-100 |
60 70 |
270 280 |
185 180 |
36 36 |
18 28 |
25301010015094 25301010015088 |
| Kąt rozwarcia | Udźwig |
|---|---|
|
30° - 60° 60° - 90° 90° - 120° |
100% 70% 50% |
Bliższe informacje na temat tych uchwytów zawiera instrukcja użytkowania.
Uwaga: Przy poziomych uchwytach zmniejsza się udźwig odpowiednio do kąta rozwarcia cięgien zacisku. To dotyczy wszystkich typów.
