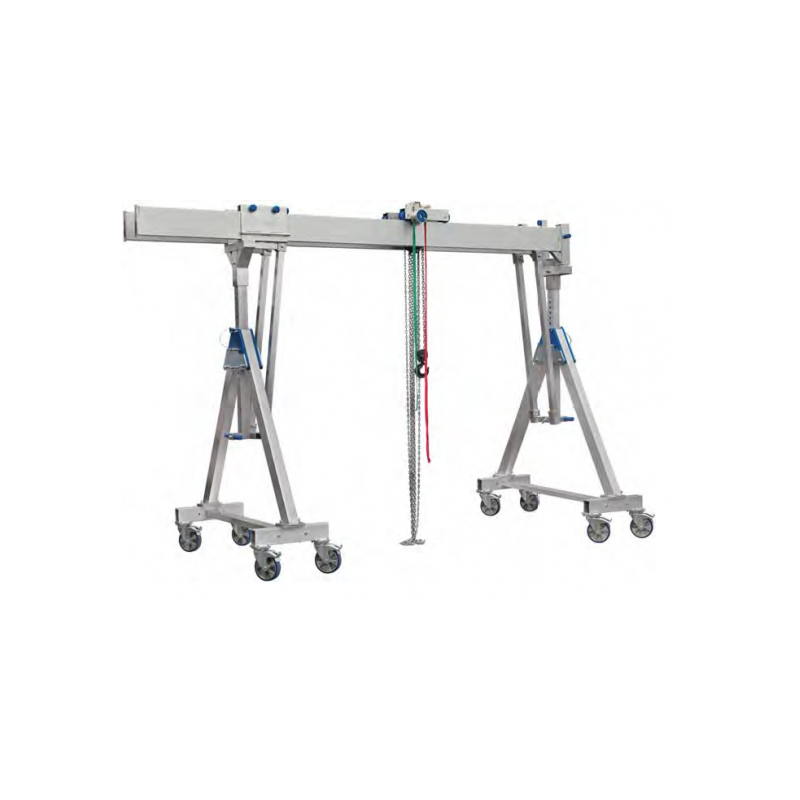

Wykonanie dwudźwigarowe ze składanymi wspornikami bocznymi i zintegrowanym przestawnym systemem poziomowania CS-FKD
Numer katalogowy:
![]()
Zakres dostawy:
- 2 x ramy boczne, składane z regulacją wysokości podpór (skok co 50mm), 4 stalowe rolki prowadzące o średnicy 200mm z warstwą poliuretanu oraz zintegrowany z kołami hamulec
Wersja 1000kg oraz 1500kg: x4
Wersja 2000kg oraz 3000kg: x8
- 1 x podwójny dźwigar aluminiowy
- 1 x natorowy wózek jezdny
- 1 x odbojnik
- 1 x mechanizm regulacji poziomej
- 1 x pas napędowy
Wersja alternatywna
Suwnica aluminiowa z podzielnym, łączonym dźwigarem.
Najgrubszy oraz najdłuższy komponent może być dostarczony jako podzielna, wciskana wersja, np. dla mniejszej paczki.
Dwie części mogą być użyte jako jedna belka.
Możliwe są następujące kombinacje:
1) Długość belki 2000 mm
2) Długośc belki 4000 mm (2000 mm + 2000 mm)
Aluminiowa belka: podzielny, wciskany wzór
| Udźwig w kg | Długość wewnątrz / całkowita belki w mm | Wysokość podnosze- nia min./max. w mm | Min/Max wysokość w mm | Zakres dopasowania belki w mm | Zakres kontroli nóg w mm | Rozstaw podpór w mm | Waga w kg | Nr artykułu |
|---|---|---|---|---|---|---|---|---|
|
1000 1000 1000 |
4000/4100 4000/4100 4000/4100 |
2060/2460 2500/3350 2830/4130 |
2150/2550 2590/3440 2920/4220 |
400 850 1300 |
- - - |
1490 2000 2320 |
244 270 288 |
10251500015048 10251500015054 10251500015060 |
|
2000 2000 2000 |
4000/4100 4000/4100 4000/4100 |
2120/2470 2620/3370 3030/4180 |
2210/2560 2710/3460 3120/4270 |
350 750 1150 |
- - - |
1350/600 1870/600 2220/600 |
310 336 358 |
10251500015050 10251500015056 10251500015062 |
|
3000 3000 3000 |
4000/4100 4000/4100 4000/4100 |
2120/2470 2620/3370 3030/4180 |
2210/2560 2710/3460 3120/4270 |
350 750 1150 |
- - - |
1350/600 1870/600 2220/600 |
310 336 358 |
10251500015052 10251500015058 10251500015064 |
Belka aluminiowa
| Udźwig w kg | Długość wewnątrz / całkowita belki w mm | Wysokość podnosze- nia min./max. w mm | Min/Max wysokość w mm | Zakres dopasowania belki w mm | Zakres kontroli nóg w mm | Rozstaw podpór w mm | Waga w kg | Nr artykułu |
|---|---|---|---|---|---|---|---|---|
|
1000 1000 1000 |
4000/4100 4000/4100 4000/4100 |
2060/2460 2500/3350 2830/4130 |
2150/2550 2590/3440 2920/4220 |
400 850 1300 |
- - - |
1490 2000 2320 |
234 260 278 |
10251500015047 10251500015053 10251500015059 |
|
2000 2000 2000 |
4000/4100 4000/4100 4000/4100 |
2120/2470 2620/3370 3030/4180 |
2210/2560 2710/3460 3120/4270 |
350 750 1150 |
- - - |
1350/600 1870/600 2220/600 |
300 326 348 |
10251500015049 10251500015055 10251500015061 |
|
3000 3000 3000 |
4000/4100 4000/4100 4000/4100 |
2120/2470 2620/3370 3030/4180 |
2210/2560 2710/3460 3120/4270 |
350 750 1150 |
- - - |
1350/600 1870/600 2220/600 |
300 326 348 |
10251500015051 10251500015057 10251500015063 |
