Płyta pośrednia do żurawi typu LS, LSX + VS (ze śrubami kotwiącymi)
Numer katalogowy:
![]()

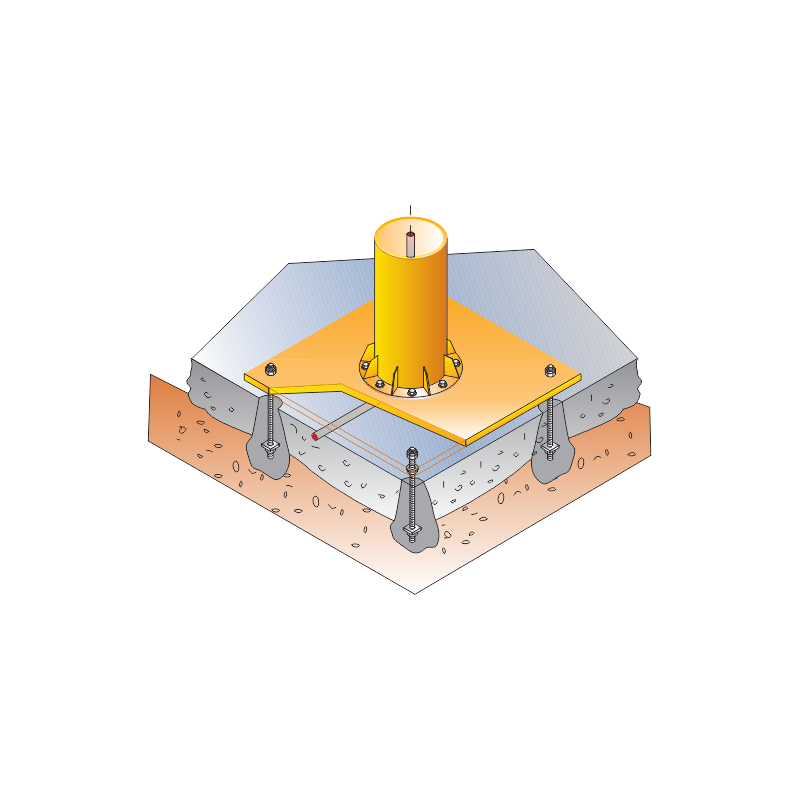

Zakotwienie żurawi kolumnowych może być zrealizowane także za pomocą płyty pośredniej. To rozwiązanie jest w wielu przypadkach dobrą alternatywą do tradycyjnego fundamentu. W tym rozwiązaniu żuraw zamontowany jest do płyty pośredniej za pomocą połączeń śrubowych.
Płyta pośrednia umocowana jest uprzednio na śrubach kotwiących umocowanych zgodnie ze sztuką budowlaną odpowiednio do warunków występujących na budowie. Wykonalność takiego rozwiązania powinna być sprawdzona przez inwestora pod względem stateczności i możliwości przyjęcia przez budynek obciążeń wynikających z takiego posadowienia żurawia.
Wymagania jakie muszą zostać spełnione:
1) Grubość podłoża sprawdzona przez inżyniera
2) Twardość betonu C25/30 (pierwotnie B25) zgodna z DIN 1045
3) "Wiek" sufitu nie może być mniejszy niż 4 tygodnie
4) Głębokość odwiertu:
- 60mm dla podłogi betonowej
- 100mm dla sufitu betonowego
Zestaw śrub kotwiących dla podłogi betonowej
| Wielkość | Nr artykułu |
|---|---|
|
M20 x 500 M24 x 500 M27 x 500 M30 x 500 |
10401500015005 10401500015006 10401500015007 10401500015008 |
Zestaw śrub kotwiących dla sufitu betonowego
| Wielkość | Nr artykułu |
|---|---|
|
M20 x 700 M24 x 700 M27 x 700 M30 x 700 |
10401500015009 10401500015010 10401500015011 10401500015012 |
| Wielkość żurawia | Długość a w mm | Szerokość b w mm | Grubość t w mm | Ilość kotw | Ø dm w mm | Waga w kg | Nr artykułu |
|---|---|---|---|---|---|---|---|
|
LS 25 LS 36 LS 200 LS 235 |
500 600 1000 1000 |
500 600 1000 1000 |
20 30 30 30 |
4 4 4 4 |
M20 M27 M30 M30 |
38 82 235 235 |
10401500015045 10401500015046 10401500015047 10401500015048 |
|
LSX 25 LSX 36 LSX 200 |
500 600 1000 |
500 600 1000 |
20 30 30 |
4 4 4 |
M20 M27 M30 |
37 82 235 |
10401500015052 10401500015053 10401500015054 |
|
VS 273 VS 323 VS 355 VS 406 VS 457 |
600 1000 1000 1300 1300 |
600 1000 1000 1300 1300 |
35 35 40 35 40 |
4 4 4 8 8 |
M30 M37 M30 M24 M30 |
99 275 314 465 531 |
10401500015076 10401500015077 10401500015078 10401500015079 10401500015080 |
