Żuraw kolumnowy obrotowy Typ CS/VS z elektrycznym wciągnikiem łańcuchowym
Numer katalogowy:
![]()
Do użytku wewnątrz
Wyposażenie żurawia:
Kolumna i wysięgnik z kompletem śrub mocujących oraz szablonem, wciągnikiem elektrycznym z wózkiem jezdnym, ogranicznikami gumowymi, kompletną instalacją elektryczną, projektem fundamentu oraz zestawem obrotowym ręcznym.
Wyposażenie wciągnika:
Wysokiej jakości wciągnik elektryczny model GM, IP55, łańcuch testowany, pojemnik na łańcuch, precyzyjne podnoszenie, napięcie robocze 400V/50Hz, sterowany za pomocą kasety kablowej.
Cechy:
- Struktura o średniej masie (DIN 15018 H2/B3)
- Zgodne z dyrektywą 2006/42/EG
- Wysokojakościowe zabezpieczenie antykorozyjne przez maszynowe piaskowanie wg DIN 55 928
- Gruntowanie natryskowe w kolorze narcyzowo-żółtym (RAL 1007)
- Foliowe opakowanie ochronne
- Z kompletną elektryką, z zamykanym włącznikiem sieciowym i doprowadzeniem prądu do wciągnika
- Ze śrubami kotwowymi i szablonem oraz dokumentacją do wykonania fundamentu

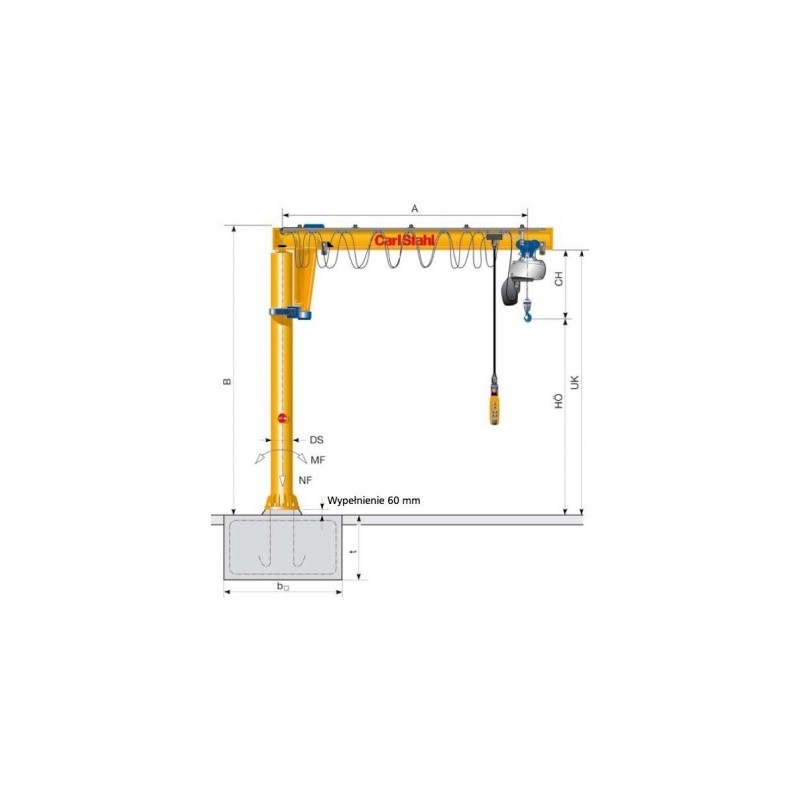

| Udźwig w kg | Wysięg w mm | Wielkość | Płyta pod kotwy | Prędkość podnoszenia w m/min | B* w mm | UK* w mm | CH w mm | HO w mm | DS w mm | b w mm | t w mm | MF w kNm | NF w kN | Waga w kg | Nr artykułu |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
125 125 125 125 |
2500 3000 4000 5000 |
VS273 VS273 VS273 VS273 |
VS273-I VS273-I VS273-I VS273-I |
8/2,0 8/2,0 8/2,0 8/2,0 |
3560 3560 3560 3600 |
3300 3300 3300 3300 |
382 382 382 382 |
2918 2918 2918 2918 |
273 273 273 273 |
1000 1100 1200 1300 |
800 800 800 800 |
5,5 6,7 9,2 12,1 |
4,8 4,9 5,2 5,5 |
408 421 449 520 |
102015000150 102015000150 102015000150 102015000150 |
|
250 250 250 |
3000 4000 5000 |
VS273 VS273 VS273 |
VS273-I VS273-I VS273-I |
8/2,0 8/2,0 8/2,0 |
3560 3600 3720 |
3300 3300 3300 |
381 381 380 |
2921 2921 2920 |
273 273 273 |
1200 1300 1500 |
800 800 800 |
10,3 14,9 20,9 |
6,2 6,8 7,7 |
421 484 663 |
102015000150 102015000150 102015000150 |
|
500 500 500 500 |
3000 4000 4500 5000 |
VS273 VS323 VS323 VS323 |
VS273-I VS323-I VS323-I VS323-I |
4/1,0 4/1,0 4/1,0 4/1,0 |
3600 3660 3660 3720 |
3300 3300 3300 3300 |
469 469 468 466 |
2831 2831 2832 2834 |
273 323 323 323 |
1400 1500 1600 1700 |
800 1000 1000 1000 |
18,3 25,2 30 35,8 |
8,9 10,4 11,1 12,1 |
461 661 685 788 |
102015000150 102015000150 102015000150 102015000150 |
|
1000 1000 1000 |
3000 4000 5000 |
VS323 VS355 VS406 |
VS323-I VS355-II VS406-I |
4/1,0 4/1,0 4/1,0 |
3660 3720 3720 |
3300 3300 3300 |
528 526 526 |
2772 2774 2774 |
323 355 406 |
1600 1800 1900 |
1000 1000 1000 |
34,6 48,1 61,7 |
15,5 17,2 19 |
621 793 971 |
102015000150 102015000150 102015000150 |
|
2000 2000 2000 |
3000 4000 5000 |
VS406 VS457 VS457 |
VS406-I VS457-I VS457-II |
4/1,0 4/1,0 4/1,0 |
3660 3720 3860 |
3300 3300 3300 |
633 631 627 |
2667 2669 2673 |
406 457 547 |
1900 2100 2400 |
1000 1000 1000 |
65,7 89,5 117,6 |
27,5 29,7 32,1 |
825 1057 1298 |
102015000150 102015000150 102015000150 |
*Wymiary B i UK są wariantowe. Zmiany tych wymiarów mogą wpłynąć na wielkość urządzenia.
