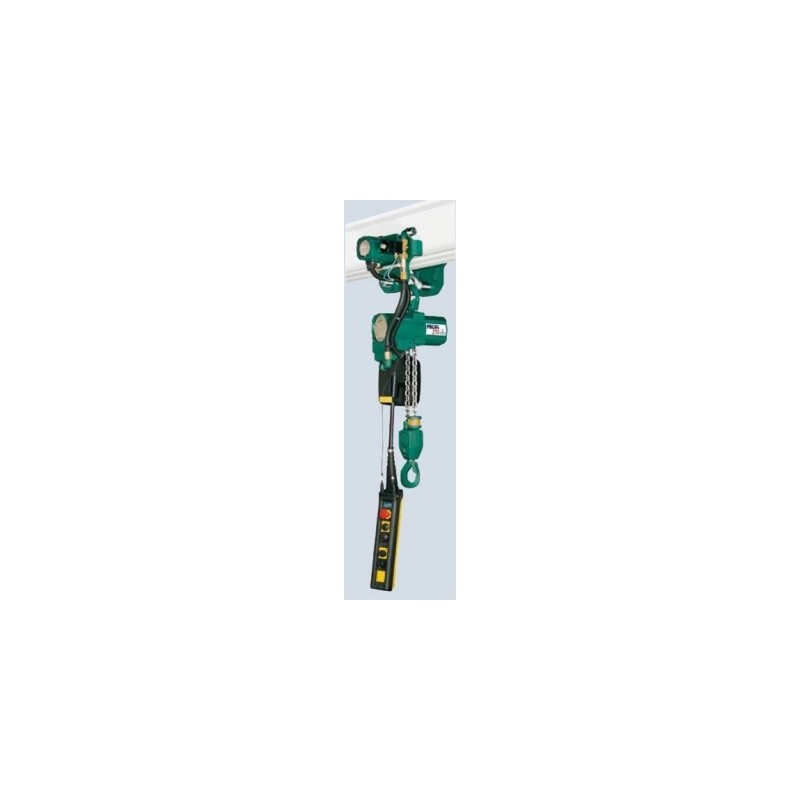

Wciągnik pneumatyczny typ PROFI z pneumatycznym wózkiem jezdnym

Numer katalogowy:

Opis

Udźwig: od 250 kg do 20 t
Ciśnienie powietrza: 6 bar
Standardowa wysokość podnoszenia 3 m
Długość przewodu sterującego 2 m

W związku z wprowadzeniem napędzanego pneumatycznie wózka jezdnego, PROFI staje się “ruchomy”! Wysokie dociążenia i zapewnienie bezpiecznej pracy wyznaczają tę kombinację. Wózek jezdny jest właściwy dla wszystkich wciągników wg DIN 1025 i wciągników o podobnej budowie. Seryjnie zabezpieczony przed upływem powietrza i spadkiem ciśnienia. Wózki jezdne mogą być stosowane także do jazdy po torach zakrzywionych.

Pneumatyczne wózki jezdne są:

proste w instalacji
silne
nie wymagają większej konserwacji

Dla doprowadzenia energii możliwe są różne systemy do dyspozycji:

Łańcuch przewodowy
C-szyna
Szyna kwadratowa
Wąż spiralny
Wózek do nawijania węża

Wykonania specjalne:

Wózki suwnicowe płaskie, gdy do dyspozycji są tylko bardzo niskie wysokości zabudowy
Ograniczniki ruchu
2-stopniowa prędkość jazdy
Pneumatyczne wyłączniki końcowe do wyłączenia na końcu toru jezdnego
Podwyższone zabezpieczenie przeciwwybuchowe przy szczególnie wysokich wymaganiach ochrony

Udźwig w t	Wózek suwnicowy Typ	Wymiary w mm	Waga kompletu w kg	Nr artykułu
A	B max.	C	d	D	E	F	G	H	J*	J**	K	L	M	N
0,25 0,5 1,0	LM 2 t LM 2 t LM 2 t	250 250 250	130 130 130	b+36 b+36 b+36	70 70 70	185 185 185	137 137 137	39 39 39	145 145 145	152 152 152	- - -	563 563 563	95 95 95	28 28 28	42 42 42	116 116 116	53 53 54	15121010015023 15121010015024 15121010015025
2 3,2 6,3	LM 2 t LM 3,2 t LM 6,3 t	250 292 500	130 113 157	b+36 b+60 b+70	70 84 165	185 191 205	137 187 154	46 46 79	145 233 233	152 250 250	- 635 763	611 798 919	95 107 215	28 30 40	42 42 51	116 136 236	60 119 234	15121010015026 15121010015027 15121010015028
10 16	LM10-16 t LM10-16 t	490 490	162 162	b+70 b+70	165 165	318 318	197 199	109 109	308 382	267 310	944 997	1131 1216	215 215	42 55	66 82	236 236	346 460	15121010015029 15121010015030

Udźwig
w t

Wózek
suwnicowy
Typ

Wymiary w mm

Waga
kompletu
w kg

Nr artykułu

B
max.

J**

0,25

0,5

1,0

LM 2 t

250

130

b+36

185

137

145

152

563

116

15121010015023

15121010015024

15121010015025

3,2

6,3

LM 2 t

LM 3,2 t

LM 6,3 t

250

292

500

130

113

157

b+36

b+60

b+70

165

185

191

205

137

187

154

145

233

152

250

635

763

611

798

919

107

215

116

136

236

119

234

15121010015026

15121010015027

15121010015028

LM10-16 t

490

162

b+70

165

318

197

199

109

308

382

267

310

944

997

1131

1216

215

236

346

460

15121010015029

15121010015030

Prędkość jazdy przy udźwigu nominalnym 0,25-6,3 t: 9/14 m/min *wbudowany

Prędkość jazdy przy udźwigu nominalnym 10-16 t: 5/12 m/min **zawieszany

Dla rozstawu kół b max. udźwig. 0,25-2 t: 280 mm

Dla rozstawu kół b max. udźwig. 3,2-16 t: 310 mm
