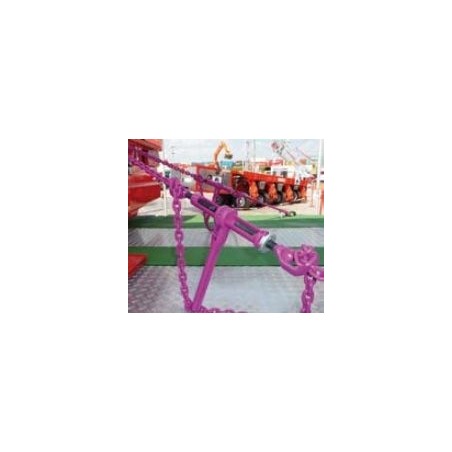

ICE-CURT Napinacz
Numer katalogowy:
![]()
- Dźwignia z zapadką łatwa w obsłudze (również w rękawicach)
- Innowacyjna konstrukcja kuta - lekka i wytrzymała
- Opatentowane praktyczne zabezpieczenie przed pauzowaniem
- Magnetyczne połączenie nierozłączne zabezpieczające - również jako system zabezpieczenia przed kradzieżą (z blokadą)
- Łatwe do czyszczenia i do smarowania
- Spełnia wymagania EN 12195-3
| Wielkość łańcucha w mm | Typ łańcucha | Siła uciągu LC w daN | L-otwarte w mm | L-zamknięte w mm | Skok w mm | Siła naciągu STF w daN | Waga 1 szt. w kg | Nr artykułu |
|---|---|---|---|---|---|---|---|---|
|
6 8 10 6 8 10 13 13 |
ICE-CURT-6-SL ICE-CURT-8-SL ICE-CURT-10-SL ICE-CURT-6-GAKO ICE-CURT-8-GAKO ICE-CURT-10-GAKO ICE-CURT-13-GAKO ICE-CURT-16-GAKO |
3600 6000 10000 3600 6000 10000 16000 25000 |
470 623 671 400 520 532 830 962 |
330 453 501 260 350 362 530 612 |
140 170 170 140 170 170 300 350 |
1500 2800 2800 1500 2800 2800 2800 - |
1,6 4,5 5,2 1,5 3,9 4,3 7,6 13,0 |
5671.S7.06 6571.S7.08 6571.S7.10 6571.S5.06 6571.S5.08 6571.S5.10 6571.S5.13 6571.S5.16 |
Jaki łańcuch do jakiego ciężaru?
| RUD-łańcuch mocujący | LC w daN | Ciężar ładunku w t (kat poziomy β: 20° - 45°; 2 łańcuchy mocujące na kierunek) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kąt pionowy α: 0° - 30° | Kąt poziomy α: 30° - 60° | ||||||||||||
| μ = 0,1 | μ = 0,2 | μ = 0,3 | μ = 0,4 | μ = 0,5 | μ = 0,6 | μ = 0,1 | μ = 0,2 | μ = 0,3 | μ = 0,4 | μ = 0,5 | μ = 0,6 | ||
| VIP-VSK 6 | 3000 |
5,2 |
7,0 | 8,7 | 10,9 | 14,5 | 21,9 | 3,8 | 5,3 | 7,5 | 10,7 | 16,0 | 26,7 |
| ICE-VSK 8 | 6000 | 10,5 | 14,0 | 17,4 | 21,8 | 29,1 | 43,9 | 7,6 | 10,7 | 15,0 | 21,4 | 32,0 | 53,4 |
| ICE-VSK 10 | 10000 | 17,5 | 23,4 | 29,0 | 36,4 | 48,6 | 73,1 | 12,8 | 17,9 | 25,0 | 35,6 | 53,4 | 89,0 |
| ICE-VSK 13 | 16000 | 28,0 | 37,5 | 46,4 | 58,2 | 77,8 | 117,0 | 20,5 | 28,6 | 40,0 | 57,1 | 85,5 | 142,4 |
| VIP-VSK 16 | 20000 | 35,0 | 46,9 | 58,1 | 72,8 | 97,3 | 146,3 | 25,6 | 35,8 | 50,0 | 71,3 | 106,9 | 178,0 |
Mocowanie dociskowe
| RUD-łańcuch mocujący | STF w daN |
Konieczna ilość łańcuchów VIP + ICE w opasaniu | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kąt pionowy α: 60° - 90° | Kąt poziomy α: 30° - 60° | ||||||||||||
| μ = 0,1 | μ = 0,2 | μ = 0,3 | μ = 0,4 | μ = 0,5 | μ = 0,6 | μ = 0,1 | μ = 0,2 | μ = 0,3 | μ = 0,4 | μ = 0,5 | μ = 0,6 | ||
| VIP-VSK 6 | 1500 |
3,6 x |
1,6 x | 0,9 x | 0,6 x | 0,4 x | 0,2 x | 6,3 x | 2,7 x | 1,5 x | 0,9 x | 0,6 x | 0,3 x |
| ICE-VSK 8/10/13 | 2800 | 2,0 x | 0,9 x | 0,5 x | 0,3 x | 0,2 x | 0,1 x | 3,4 x | 1,5 x | 0,8 x | 0,5 x | 0,3 x | 0,2 x |
| VIP-VSK 16 | 3600 | 1,5 x | 0,7 x | 0,4 x | 0,3 x | 0,2 x | 0,1 x | 2,6 x | 1,2 x | 0,7 x | 0,4 x | 0,3 x | 0,2 x |
Obie tabele odnoszą się do standardowych ładunków transportu drogowego i nieskomplikowanych zabezpieczeń ładunków.
| Wartości tarcia μ wg. VDI 2700-2 | |||
|---|---|---|---|
| Powierzchnia materiałów | sucha | mokra | tłusta |
| drewno/drewno | 0,20-0,50 | 0,20 | 0,05-0,15 |
| metal/drewno | 0,20-0,50 | 0,20-0,25 | 0,02-0,10 |
| metal/metal | 0,10-0,25 | 0,10-0,20 | 0,01-0,10 |
Jeżeli podane kąty mocowania znacznie się zmienią, należy zastosować dodatkowe środki zabezpieczenia ładunku (np. większą grubość nominalną łańcuchów i/lub kliny- maty zwiększające tarcie)
Maszyny pracujące powinny przylegać urządzeniem ładującym do niecki ładunkowej. Powinny mieć zaciągnięty hamulec ręczny i wrzucony bieg.
