Płyta kotwiąca do posadowienia żurawi kolumnowych typu LS, LSX oraz VS (z kotwami mocującym)
Numer katalogowy:
![]()

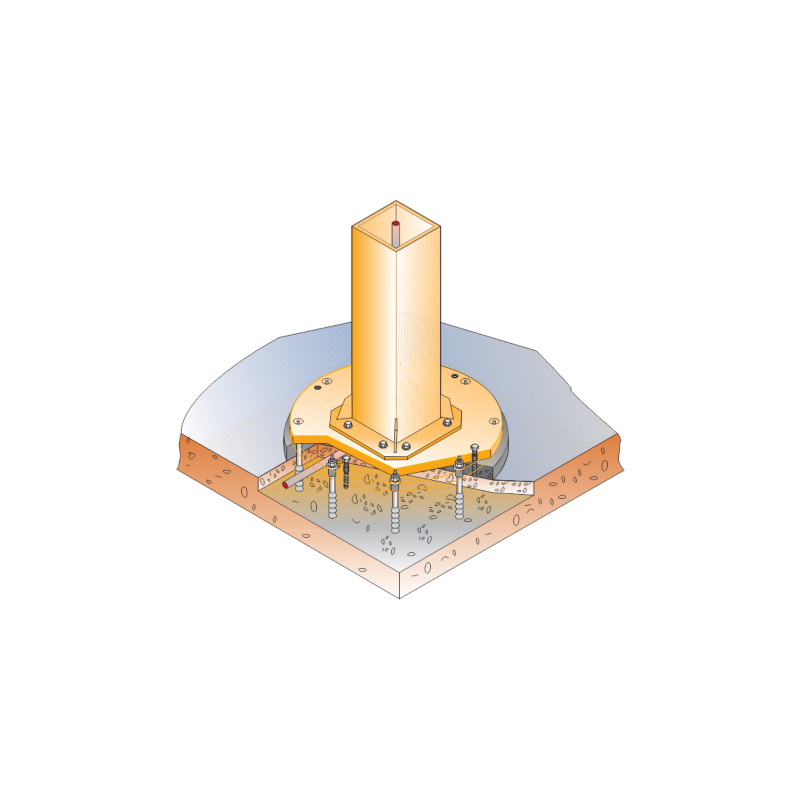

Przymocowanie żurawi kolumnowych może następować także za pomocą płyty kotwiącej i kotw łączących na właściwej betonowej posadzce. Przy tym systemie posadowienia żurawi kolumnowych należy uwzględnić właściwe zalecenia nadzoru budowlanego (dopuszczenia Z-21.3.1662).
Wymagania:
1) Minimalna grubość podłoża 200mm (dla VS 457 I/II - 250mm)
2) Twardość betonu C25/30 (pierwotnie B25) wg DIN 1045
3) "Wiek" sufitu nie może być mniejszy niż 4 tygodnie.
4) Głębokość odwiertu 30mm
Niedotrzymanie powyższych postanowień prowadzi do wyłączenia odpowiedzialności dostawcy kotw mocujących.
Uwaga: Przy dużych wysięgach i/lub innej od standardowej wysokości zabudowy mogą zmienić się pod- stawowe wymiary żurawia. W takiej sytuacji proszę pytać o konieczność wykonania dodatkowej podlewki betonowej pod płytą kotwiącą przed pierwszym obciążeniem i uruchomieniem!
| Wielkość żurawia | Średnica w mm | Grubość w mm | Ilość kotw | Waga w kg | Nr artykułu |
|---|---|---|---|---|---|
|
LS 25-I LS 36-I LS 200-I LS 200-II LS 235-I |
550 750 850 1000 1100 |
35 35 40 40 45 |
4 8 12 12 16 |
63 119 175 244 332 |
10401500015033 10401500015034 10401500015035 10401500015036 10401500015037 |
|
VS273-I VS323-I VS323-II VS355-II VS406-I VS457-I VS457-II |
800 800 900 1100 1150 1350 1550 |
40 40 40 45 45 50 55 |
8 12 12 16 16 12 16 |
155 155 197 332 364 558 811 |
10401500015038 10401500015039 10401500015040 10401500015041 10401500015042 10401500015043 10401500015044 |
