Żuraw kolumnowy obrotowy Typu CS-BOY BS

Numer katalogowy:

Dostępny również w wersji przyściennej. Żuraw używany do sprawnej pracy z detalami, narzędziami lub małymi elementami. Pozwala bardzo usprawnić pracę. Wciągnik elektryczny jest dostępny jako urządzenie podnoszące. Po naparciu na ładunek, ramię żurawia zgina się, zapewniając łatwy i precyzyjny dostęp do obszaru roboczego. Żuraw może obracać się za narożnik ścian. żurawie wyposażone są w ograniczniki obrotu. Urządzenie może być używane jako jednostka zasilająca w energię, system wentylacyji lub do przenoszenia zestawów spawaniowych.



Właściwości:



  • Sklasyfikowany jako przystosowany do pracy w lekkim przemyśle, wg EN 13001 HC2 S2 HD2
  • Lekka konstrukcja
  • Montaż na posadzce w fabryce
  • Przegubowy wysięgnik
  • Kolor narcyzowo-żółty (RAL 1007)
  • Wysokiej jakości zabezpieczenie przeciw korozji
  • Z ogranicznikami obrotu
  • Z systemem zawieszania na końcu wysięgnika do zamocowania urządzenia podnoszącego z hakiem.



Specyfikacja elektryczna:

  • Blokowany główny przełącznik
  • Okrągły przewód zasilający, schowany w ramieniu żurawia
  • Pracuje na napięciu 400V/50Hz, napięcie sterownicze 48V

Wciągnik elektryczny:

  • Wciągnik elektryczny z hakiem zaczepowym
  • Wysokość podnoszenia oraz długość kabla sterującego jest dopasowana do odległości podłoża, chyba, że w zamówieniu są podane długości

Możliwe opcje montażu:

  • Montowany przy użyciu wylewki lub płyty kotwiącej

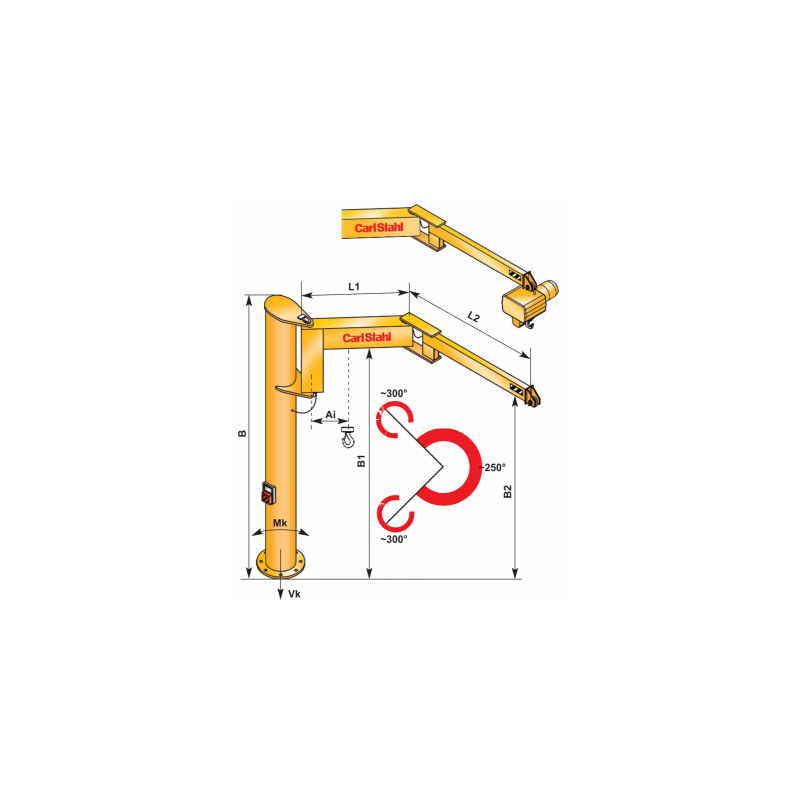

Udźwig w kgDługośc wysięgnika w mmWymiary w mmMax siła pionowa w kNMax moment w kN/cmWaga w kg*Pasujące wysięgniki
L (L1+L2)L1L2AiBB1B2VkMkWyosokość w mmSzybkość wciągania m/minWaga w kg
63 2000 1000 1000 517 3280 2900 3060 4 360 216 376 8/2 21,7
63 3000 1600 1400 800 3280 2900 3060 4 527 250 376 8/2 21,7
63 4000 2100 1900 1053 3280 2900 3060 4 700 282 376 8/2 21,7
125 2000 1000 1000 517 3280 2900 3060 5 497 243 376 8/2 21,7
125 3000 1600 1400 800 3280 2900 3060 5 726 281 376 8/2 21,7
125 4000 2100 1900 1053 3280 2900 3060 5 961 303 376 8/2 21,7
250 2000 1000 1000 517 3280 2900 3060 6 773 250 376 8/2 21,7
250 3000 1600 1400 800 3280 2900 3060 6 1127 288 376 8/2 21,7
250 4000 2100 1900 1053 3280 2900 3060 7 1488 320 376 8/2 21,7

*Waga bez wciągnika
