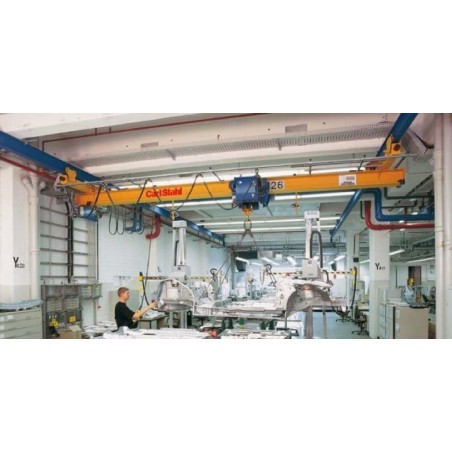

Suwnice podwieszane
Numer katalogowy:
![]()
Oferujemy suwnice podwieszane w zakresie udźwigu od 0,5 do 8 t i rozpiętości do 25 m.
Poprzez indywidualne dostosowanie występów można optymalnie wykorzystać powierzchnię użytkową. Najwyższe ustawienia haków można jeszcze zwiększyć poprzez wsunięcie dźwigara głównego pomiędzy dźwigary prowadzące.
| Typ | Zakres udźwigu* w t | Rozpiętość* maks. w m |
|---|---|---|
|
DLVM Suwnica podwieszana z dźwigarem walcowanym i spawanym łączeniem dźwigara głównego |
do 3,2 | 14 |
| EDL Suwnica podwieszana z dźwigarem walcowanym i skręcanym łączeniem dźwigara głównego |
do 5 do 6,3 do 8 |
17,5 17 9 |
| EDK Suwnica podwieszana z dźwigarem skrzynkowym i skręcanym łączeniem dźwigara głównego |
do 6,3 do 8 |
25 13 |
*Większe udźwigi i rozpiętości na indywidualne zapytanie.
| Dźwigar główny- warianty montażowe umożliwiające dostosowanie do danych warunków w hali- przykład ELV i ELK |
||||
 |
 |
 |
 |
 |
| Wykonanie wersja ścięta Wariant 1 |
Wykonanie wersja ścięta Wariant 2 |
Seryjny dźwigar główny-przyłącze Wariant 3 |
Wykonanie wersja na kozłach Wariant 4 |
Wykonanie wersja na kozłach Wariant 5 |
| Przykład ELS | ||||
 |
 |
 |
 |
|
| Wykonanie wersja ścięta Wariant 1 |
Wykonanie wersja ścięta Wariant 2 |
Seryjny dźwigar główny- przyłącze Wariant 3 |
Wykonanie wersja na kozłach Wariant 4 |
|
