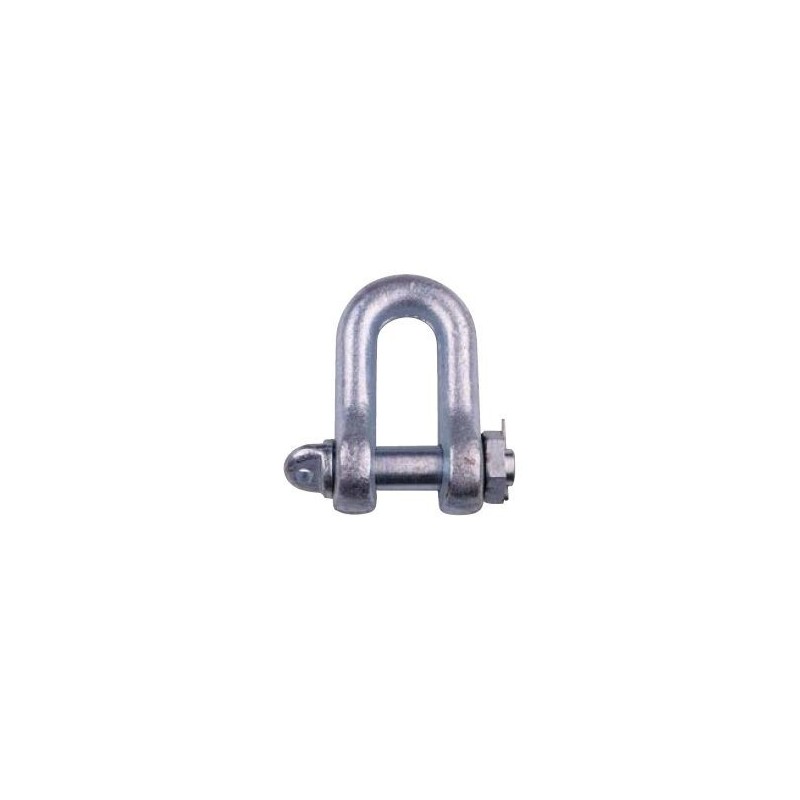

Szakla z nakrętką i zawleczką format C, zbliżona do DIN 82101
Numer katalogowy:
![]()
Siła zerwania = 4-krotny udźwig, Powierzchnia ocynkowana
Ten rodzaj szakli polecany jest do połączeń długotrwałych np. w uchwytach ciężaru lub dźwigach. Po montażu śruba zabezpieczana jest zawleczką przed niezamierzonym rozkręceniem. Szakle są bardzo wytrzymałe dzięki podwójnej warstwie sworznia w oczkach szakli. Pęknięcie sworznia przy gwincie jest wykluczone.
| Udźwig w kg | Wymiary w mm | Waga 1 szt. w kg | Nr artykułu | |||||
|---|---|---|---|---|---|---|---|---|
| d1 | d2 | d3 | d4 | b1 | h1 | |||
|
0,4 0,6 1,0 1,6 2,0 |
8 10 13 17 19 |
10 12 16 20 22 |
20 24 32 40 44 |
M 10 M 12 M 16 M 20 M 22 |
14 17 21 27 30 |
30,0 36,0 49,0 61,0 67,0 |
0,082 0,173 0,360 0,750 1,030 |
5616.00.04 5616.00.06 5616.00.10 5616.00.16 5616.00.20 |
|
2,5 3,0 4,0 5,0 6,0 |
21 24 27 30 34 |
24 27 30 36 39 |
48 54 60 72 78 |
M 24 M 27 M 30 M 36 M 39 |
33 38 42 47 53 |
73,0 83,5 91,0 111,0 119,5 |
1,430 2,110 2,890 3,900 5,020 |
5616.00.25 5616.00.31 5616.00.40 5616.00.50 5616.00.63 |
|
8,0 10,0 12,0 16,0 |
38 42 47 52 |
45 48 52 60 |
90 96 104 120 |
M 45 M 48 M 52 M 60 |
60 66 73 81 |
139,5 147,0 158,0 185,0 |
6,750 9,760 13,100 17,700 |
5616.00.80 5616.01.00 5616.01.25 5616.01.60 |
|
20,0 25,0 32,0 40,0 |
58 63 70 79 |
68 72 80 90 |
136 144 160 180 |
M 68 M 72 M 80 M 90 |
90 100 110 125 |
211,0 221,0 246,0 276,0 |
23,800 32,700 49,500 69,000 |
5616.02.00 5616.02.50 5616.03.15 5616.04.00 |
